Hogyan készítsünk vagy javítsunk hálózati kábelt

A megfelelő kábel kiválasztása és paraméterei

A saját készítésű hálózati kábel előnye a teljes variabilitásban rejlik. Ön dönti el, milyen hosszú legyen a kábel, milyen tulajdonságai és paraméterei legyenek, és milyen típusú csatlakozókat szerel rá. Ezért fontos tudni, milyen típusú kábelek (úgynevezett sodort érpárok) léteznek, milyen paraméterek és tulajdonságok alapján oszlanak meg, és mik a tulajdonságaik. Nézzük meg közelebbről a különböző kritériumok szerinti felosztást.

UTP, FTP, STP

A hálózati csatlakozás kapcsán gyakran beszélnek az UTP kábelekről. Azonban találkozhat más típusokkal is, leggyakrabban FTP és STP kábelekkel. Mit jelentenek ezek a rövidítések valójában?

A standard sodort érpárok (Twisted Pair), amelyeket a legtöbb alkalmazásban használnak, UTP néven ismertek. Ezek olyan kábelek, amelyek semmilyen további árnyékolást (Unscreened) nem tartalmaznak. Az otthoni kábelkészítés során a legkönnyebben dolgozhat velük, mert a további árnyékolás nem zavarja, így a gyártást nagyobb tapasztalat nélkül is meg tudja oldani.

Az FTP és STP kábelek árnyékoltak. Az FTP esetében az egész kábel árnyékolva van. Gyakorlatilag egy alap UTP kábelről van szó, amelyet egy alumínium fólia árnyékolással egészítenek ki, amelyet a fő burkolat alá helyeznek. Az ilyen típusú kábeleket 10GBaseT alkalmazásokban használják. Vannak továbbá STP kábelek is, amelyek teljes árnyékolással rendelkeznek. Ha otthoni használatra szeretne hálózati kábelt készíteni, általában elegendő lesz egy standard olcsó UTP kábel.

Kategória szerinti kábelezés megoszlása

Megfelelő kábel kiválasztásakor figyeljen arra is, hogy melyik kategóriába tartozik a szerkezeti kábelezési elemek értékelése során. Léteznek Cat3-tól Cat8-ig terjedő kategóriák. Általánosságban elmondható, hogy minél magasabb kategóriába tartozik egy kábel, annál nagyobb átvitel sebessége és szélessávja.

Például a legalacsonyabb kategóriájú Cat3 kábeleket ma már csak telefonos hálózatokhoz használják, maximális átviteli sebességük mindössze 10 Mb/s volt. A legelterjedtebb kategória a cat5e, amely 1 gigabit/s átviteli sebességet biztosít, garantálva a működést minden szabványos protokollon.

Fokozatosan egyre inkább előtérbe kerülnek a magasabb kategóriák, különösen a Cat6 és Cat7a. Ha olyan kábelt szeretne rendelkezésre állni, amely problémamentesen használható lesz még néhány év múlva is, és megfelel a pillanatnyi szabványoknak, válasszon magasabb kategóriájú kábelezést.

A kábel magja – drót vagy sodrott vezeték

A hálózati kábelek további különbséget mutatnak a mag típusát illetően. Házi UTP kábel készítéséhez használhat drótos vagy sodrott vezeték magú kábelt. A drót különösen a vízszintes vezetéshez alkalmas. Csak rézből készült típusokat válasszon. A CCA jelzésű kábelek alumíniumból készülnek, kevésbé jó minőségűek és nagyobb csillapítást okoznak.

A sodrott vezeték magú kábeleket elsősorban összekötőként használják, és nem alkalmasak nagyobb távolságok vezetésére. Az egyes vezetékek sodrott drótokból készülnek, amelyek rézszálakból állnak. A sodrott kábelek hajlékonyak és alkalmasak mozgó bemenetekre.

A csatlakozó bekötése a kábelhez

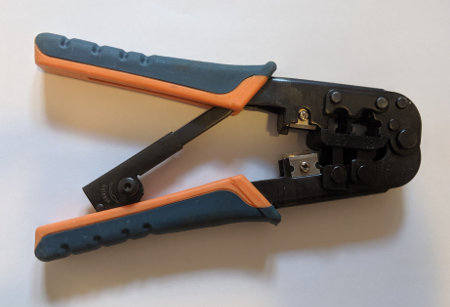

Ha már kiválasztotta a megfelelő kábelt, itt az ideje a RJ-45 csatlakozók felszerelésére. Ehhez úgynevezett krimpelő fogókat használunk, amelyek a csatlakozót a kábelhez sajtolják és szilárdan rögzítik. A piacon már néhány száz korona áron elérhetők krimpelő fogók, ha gyakrabban tervez hálózati kábeleket készíteni, érdemes befektetni a drágább, masszívabb fogókba.

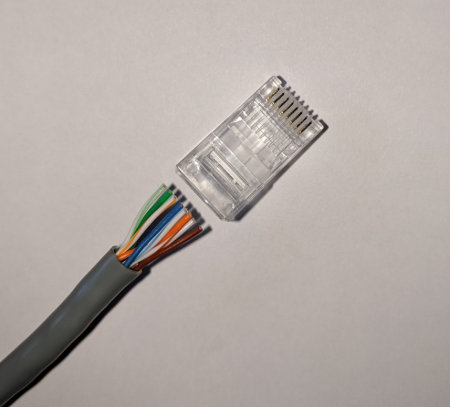

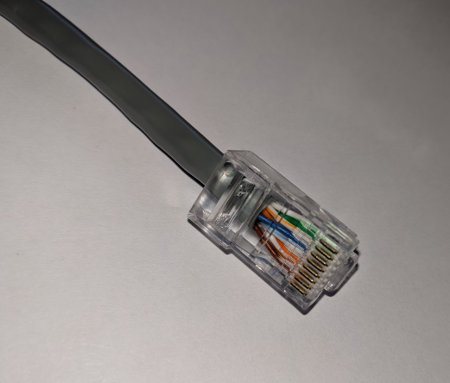

Távolítsa el a szigetelést, és rendezze a vezetékeket színek szerint. Nálunk a hálózati kábelek jellemzően az T568A szabvány szerint kapcsolódnak, amelyben a vezetékek sorrendje a következő:

Zöld-fehér – zöld – narancs-fehér – kék – kék-fehér – narancs – barna-fehér – barna

Van két típusú bekötés – egyenes és keresztirányú. Egyenes bekötés esetén a kábel mindkét végén azonos módon van csatlakoztatva. Két számítógép csatlakoztatásához keresztirányú bekötést alkalmaznak, ahol néhány vezeték keresztezve van (közvetlenül két eszköz összekapcsolására szolgál switch vagy router használata nélkül). A legtöbb hálózati eszköz képes felismerni, milyen típusú kábel lett csatlakoztatva, így megszűnik a döntési probléma az egyenes és keresztbekötés között.

Rendezze a vezetékeket színek szerint, és rövidítse le őket a csatlakozóhoz szükséges hosszúságra. Óvatosan helyezze teljesen be, tegye a fogóba és erősen szorítsa meg. Most készült el az új hálózati kábel, amelyet azonnal használhat.

A sérült hálózati kábel javítása

A gyakori hajlítgatás következtében a hálózati kábel megsérülhet. Ez leggyakrabban a csatlakozók környékén fordul elő, amelyekkel gyakran manipulálnak. Ha a kábel az RJ-45 csatlakozótól távolabb sérült meg, nincs értelme javítani. Hogyan lehet megjavítani a kábelt, ha a csatlakozó közelében sérült? Használjon fogót a kábel rövidítésére, és távolítsa el a régi csatlakozókat. Tesztelje az egyes kábelek vezetőképességét teszterrel. Ha az összes vezető rendben van, használva a krimpelő fogót nyomja rá az új csatlakozókat a fent leírt módon.

A hálózati kábel otthoni készítéséhez csak kábelt, két RJ-45 csatlakozót és krimpelő fogót igényel. A kábel vásárlása előtt azonban ellenőrizze, milyen típusú és milyen paraméterekkel rendelkezik. Az 5e alatti kategóriájú kábeleket ne használjon.
